Fixation garde corps verre escalier : pince à verre et accessoires
L'installation d'un garde-corps en verre pour escalier, à la fois sécurisé et élégant, commence toujours par une fixation adaptée et fiable. Ce guide présente des systèmes complets permettant de protéger vos escaliers, qu'ils soient intérieurs ou extérieurs, avec un garde-corps en verre transparent, stable et durable. Apprenez comment une fixation de garde-corps verre haut de gamme transforme votre projet en une installation professionnelle, en conformité avec toutes les normes.

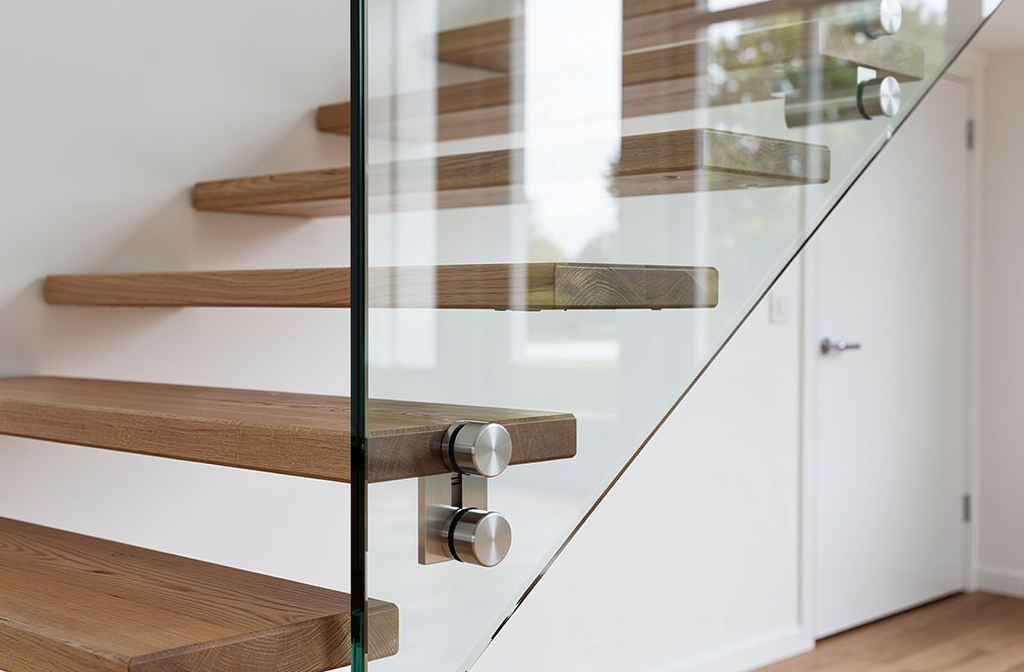

Quelle pince à verre choisir pour votre garde-corps verre

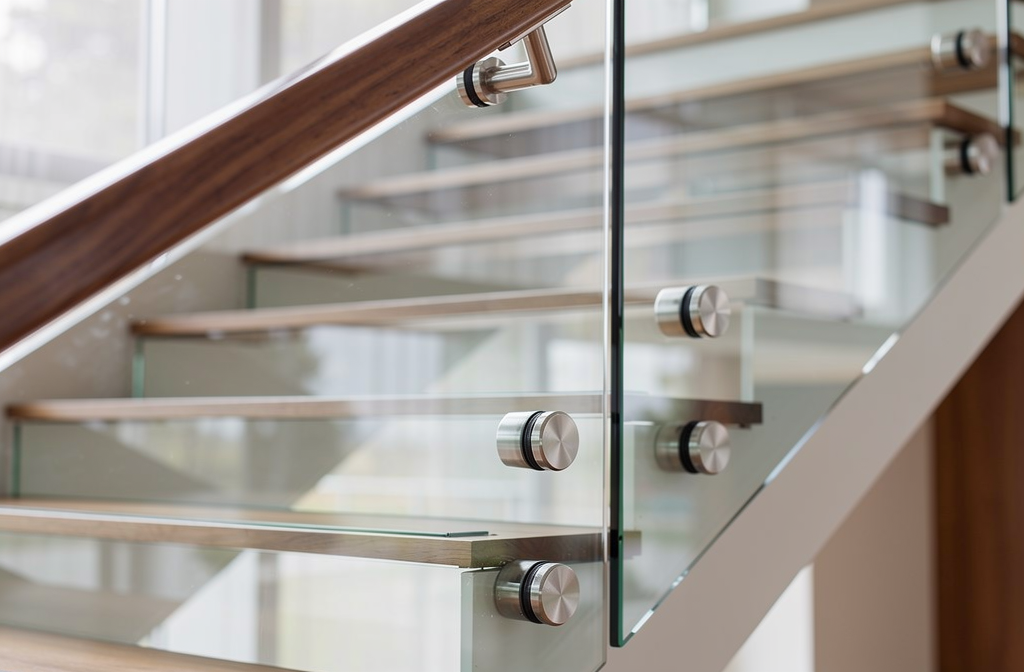

La pince à verre inox AISI 316 est la solution la plus répandue pour fixer solidement les panneaux de verre sur un escalier. Compatible avec du verre trempé ou du verre feuilleté d'une épaisseur de verre de 8 à 10 mm, elle allie esthétique minimaliste et stabilité mécanique. Le choix du modèle se fait en fonction du type de verre, de son épaisseur et de la configuration spécifique de votre escalier.
Types de pinces inox selon la configuration d'escalier
Les pinces rondes ou carrées à fond plat s'adaptent parfaitement aux limons horizontaux d'un escalier droit. Une pince à verre inox avec une finition polie miroir reste quasi invisible, mettant en valeur la transparence du garde-corps en verre. Pour un environnement extérieur très exposé, optez plutôt pour une finition brossée, plus résistante à la corrosion et plus facile d'entretien.
- Pinces rondes à fond plat : Idéales pour des supports horizontaux lisses, disponibles en diamètres de 30 à 60 mm et dans différentes teintes RAL.
- Pinces carrées à fond plat : Leur maintien est réglable grâce à deux cales intégrées qui assurent un serrage équilibré et fiable.
- Pinces d’angle 90° : Permettent une jonction nette des panneaux aux coins de l'escalier, sans créer de point faible structurel.
- Pinces sur tube : Elles permettent un montage discret sur des poteaux en aluminium de 33,7 mm, 42,4 mm, 48,3 mm ou 60 mm de diamètre.
Le système de serrage réglable répartit uniformément la pression et garantit la stabilité sans risquer de fissurer le verre. Un couple de serrage entre 8 et 15 Nm est suffisant pour sécuriser chaque point d'ancrage tout en préservant la transparence. Les entretoises pour verre, placées à l'intérieur de la pince, éliminent tout jeu latéral et prolongent la durée de vie de l'installation.
Matériaux et finitions pour durabilité maximale
Fabriquée en inox 316L, la fixation de garde-corps résiste aux embruns, à l'humidité et aux variations de température. Des joints en EPDM absorbent les vibrations et les micro-chocs, préservant ainsi la stabilité et l'esthétique du garde-corps en verre. Des boutons décoratifs masquent chaque vis, offrant une prise confortable sans alourdir la ligne épurée de l'ensemble.
Proposés en diamètres de 30 à 60 mm avec une finition RAL personnalisable, ces accessoires renforcent à la fois la sécurité et le style contemporain. Des cales de 5 mm, 7,5 mm ou 30,0 mm maintiennent le panneau avec précision, empêchant tout mouvement qui pourrait affaiblir la fixation de garde-corps. Votre escalier bénéficie ainsi d'un rendu net et d'une excellente longévité.
Diamètres et compatibilité avec épaisseur de verre
Les pinces à verre conviennent aux épaisseurs standard de 8 à 12 mm, chaque modèle étant conçu pour un type de verre spécifique. Un verre trempé de 10 mm offre un excellent équilibre entre transparence et robustesse, tandis qu'un verre feuilleté 10.10.4 mm absorbe mieux les chocs dans les zones à fort passage. L'épaisseur du verre détermine également l'espacement maximal entre les points d'ancrage pour garantir une sécurité normative.
Pour un panneau de 10 mm, l'écart recommandé est de 1,20 m, conformément à la norme NF P01-012. Les entretoises pour verre adaptent la pince à chaque épaisseur, assurant une pression homogène sans déformation. Vérifiez toujours la correspondance entre le diamètre de la pince, la profondeur de sertissage et le type de verre choisi avant de procéder au montage.
| Épaisseur verre | Type recommandé | Espacement maximal | Charge admissible |
| 8 mm | Trempé seul | 1,0 m | 400 kg/m² |
| 10 mm | Trempé ou feuilleté | 1,2 m | 500 kg/m² |
| 12 mm | Feuilleté épais | 1,4 m | 600 kg/m² |
| 10+10 mm | Feuilleté 10.10.4 | 1,3 m | 550 kg/m² |
Installation et serrage des pinces à verre
Commencez le montage en vérifiant la planéité du support, puis percez les trous d'ancrage aux emplacements prévus. Insérez une cale de 5 mm entre chaque pince à verre et le verre pour répartir équitablement la contrainte. Serrez progressivement avec une clé dynamométrique réglée entre 8 et 15 Nm afin de garantir la stabilité sans compromettre la résistance du garde-corps en verre.
Systèmes de fixation par points et poteaux pour escalier
Les systèmes de fixation par points, également appelés spiders, offrent une alternative moderne aux pinces traditionnelles pour les garde-corps verre d'escalier. Solidement ancrés dans le limon, ils assurent une répartition homogène des charges tout en garantissant une esthétique épurée, sans profilés visibles. Découvrez comment le garde-corps verre escalier MAL50 allège l’espace et renforce la sécurité de votre installation.
Spiders et supports de points : fonctionnement et avantages
Ce système de fixation repose généralement sur quatre points d’ancrage par panneau, ce qui améliore la répartition des charges et renforce la stabilité globale. Les spiders, disponibles en versions ronde ou carrée, sont souvent réglables en hauteur. On prévoit environ quatre éléments par mètre carré, avec un espacement maximum de 1,20 m. Ce dispositif élimine tout profilé latéral, procurant une impression d’espace idéale pour les mezzanines, balcons ou escaliers à structure ouverte.
Les diamètres courants (Ø33,7 mm, Ø42,4 mm, Ø48,3 mm et Ø60 mm) s'adaptent aux poteaux en aluminium ou en acier inoxydable. Chaque spider maintient le verre pincé par un système de double visserie, limitant les micro-vibrations et assurant une stabilité durable. La transparence maximale ainsi obtenue met en valeur les architectures épurées et favorise une circulation naturelle de la lumière.
- Spider ronde réglable : Permet un positionnement précis, quatre points de fixation par m², et supporte une charge verticale supérieure à 500 kg.
- Spider carrée orientable : Facilite les changements de direction, parfaite pour un escalier en colimaçon.
- Système modulaire MAS55 : Kit pré-assemblé accélérant le montage, grâce à ses supports réglables.
Le configurateur Made-in-Glass détermine automatiquement le nombre de points d’ancrage, leurs emplacements et la finition, réduisant les ajustements in situ. Il prend notamment en compte l’ épaisseur du verre (entre 8 et 12 mm) et la largeur des panneaux, afin de se conformer à la norme NF P01-012 qui impose 4 kN par point.
Mini-poteaux et supports muraux pour escaliers étroits
Les mini-poteaux en aluminium ou inox se fixent au sol ou sur un rebord, et sont parfaitement adaptés aux escaliers étroits souhaitant un rendu sans profil apparent. Ces points d’ancrage, combinés à une fixation latérale murale, constituent une option plus discrète que les pinces classiques. Des gabarits sont fournis pour assurer un positionnement d’une précision de ±1 mm.
Pour les installations murales, chaque support inclut un kit complet avec plans CAO, gabarits et visserie, évitant ainsi tout perçage approximatif. Cette approche sécurise le montage et garantit un centrage parfait. Idéale en rénovation, cette solution s’adapte sans modification de la structure porteuse.
Les fixations en acier inoxydable 316L résistent aux intempéries et aux écarts thermiques, ce qui les rend particulièrement indiquées pour un escalier extérieur. Les finitions anodisées ou la teinte RAL 7016 s’intègrent avec élégance dans les intérieurs contemporains, tout en simplifiant l’entretien et en augmentant la longévité.
Connecteurs d'angle pour escaliers en colimaçon
Les connecteurs d’angle (par exemple angle 90° ou 135°) s’orientent pour épouser parfaitement la courbe d’un garde-corps verre sur un escalier tournant. Chaque raccord assemble plusieurs panneaux sans compromettre la stabilité structurelle, essentielle lorsque le verre pincé doit suivre un escalier en colimaçon.
- Connecteur 90° fixe : Assure une liaison rigide aux angles droits d’escalier, avec double sertissage pour une tenue optimale.
- Connecteur 135° orientable : Permet un ajustement fluide jusqu’à 135°, maintenant une ligne ininterrompue.
- Raccord renforcé : Fabriqué en inox 316, il supporte une charge d’impact de 4 kN dans toutes les directions.
Le montage se fait par serrage progressif à l’aide d’une clé dynamométrique, évitant ainsi tout désalignement. Deux cales intégrées répartissent la pression uniformément sur la vitre, éliminant les points de tension et conservant sa transparence lors des changements de direction.
Espacement et répartition des points d'ancrage
La distance maximale entre les points d’ancrage dépend directement de l’ épaisseur du verre utilisé. Pour 10 mm d’épaisseur, l’écart peut atteindre 1,20 m; il monte à 1,40 m avec 12 mm, alors qu’un verre de 8 mm impose un intervalle maximal de 1,00 m (selon la norme NF P01-012).
Une répartition uniforme de quatre points de fixation par panneau offre une charge verticale supérieure à 500 kg pour 1 m². Un serrage perpendiculaire appliqué à 8 Nm supprime tout jeu mécanique et satisfait aux tests d’impact de la norme NF EN 12600, évalués à 150 kg répartis.
Produits recommandés
Méthodes d'installation pour garde-corps verre d'escalier
Trois principaux systèmes de fixation permettent de sécuriser des panneaux de verre sur un escalier, quelle que soit sa configuration. Chaque méthode d'installation garantit une hauteur de protection minimale de 90 cm et transforme la pose d'un garde-corps en verre en une solution à la fois esthétique et parfaitement conforme aux normes en vigueur.
Découvrez comment une fixation de garde-corps en verre correctement choisie sublime l’esthétique de votre escalier tout en assurant une stabilité, une durabilité et une sécurité optimales.
Fixation à l'anglaise : transparence et gain d'espace
Ce procédé d'installation ancre le verre directement sur la tranche de la dalle, libérant ainsi toute la largeur de la marche. Le verre est pincé latéralement, ce qui assure une transparence totale et en fait la solution idéale pour les escaliers étroits où chaque centimètre est précieux.
Après avoir vérifié la planéité du support, les points d'ancrage sont percés sur le flanc et équipés de spiders réglables. Ce système réglable compense les éventuels écarts de niveau et confère au garde-corps en verre une stabilité irréprochable, sans aucun profil visible au sol.
Fixation à la française : stabilité et robustesse
La pose d'un garde-corps en verre à la française consiste à reposer les panneaux de verre sur un profilé fixé au sol. Cette méthode garantit une excellente stabilité, particulièrement adaptée aux lieux à fort passage. Un capot décoratif dissimule les vis et offre une finition soignée d’environ dix centimètres de haut.
Le rail est aligné au laser, puis ancré tous les 1,20 m à l'aide de spiders réglables intégrés. Les vitrages se placent dans un logement de 20 mm, où un serrage progressif à 15 Nm garantit la conformité aux normes et la rigidité de l’ensemble.
Fixation encastrée pour une finition ultra-discrète
Pour une finition quasi invisible, le profilé est encastré dans une réservation de 30 mm réalisée dans la dalle avant le coulage du béton. Le résultat est un garde-corps en verre sans aucune pièce apparente, laissant la vue entièrement dégagée.
Des joints EPDM et un système d’évacuation d’eau intégré protègent durablement la fixation du garde-corps contre la corrosion. Cette solution haut de gamme nécessite une préparation minutieuse, mais son rendu minimaliste justifie l’investissement pour tout escalier contemporain.
Étapes d'installation et bonnes pratiques techniques
Commencez par contrôler la planéité du support, puis marquez les points d'ancrage à l’aide d’un gabarit avec une tolérance de ±1 mm. Intercalez des cales en silicone de 5 mm entre le verre pincé et la fixation afin de répartir la pression et d’amortir les vibrations.
- Préparation du support : traçage précis des points d'ancrage et perçage soigné de la dalle.
- Mise en place des cales : utilisation d’entretoises en silicone pour protéger les panneaux de verre et absorber les chocs.
- Serrage progressif : serrage alterné à l’aide d’une clé dynamométrique réglée entre 8 et 15 Nm pour un alignement parfait.
- Test de charge : application de 150 kg répartis pour vérifier la conformité à la norme NF EN 12600 avant la réception des travaux.
Pour un escalier en béton, privilégiez un profil plat fixé avec des platines d'ancrage pour une stabilité maximale. Les escaliers en bois nécessitent des platines qui répartissent les efforts pour éviter tout fendillement, tandis qu’un environnement extérieur exige une anodisation renforcée et des joints EPDM pour une fixation de garde-corps durable.
Accessoires et conformité aux normes pour garde-corps vitrés
Les accessoires pour garde-corps en verre améliorent à la fois la sécurité et l'esthétique de votre escalier, tout en assurant une conformité aux normes française et européenne complète. Les kits complets incluent une visserie inox 316L, des cales, des bandes d'étanchéité et des plans de montage pour une installation professionnelle véritablement clé en main. Les systèmes comme le MAL50 et les solutions Made-in-Glass offrent une durabilité exceptionnelle, soutenue par un support technique réactif.
Profils, capots et mains-courantes complémentaires
Ces éléments complètent l'installation de base en apportant des finitions soignées et une sécurité accrue. Les profils en U protègent les bords du verre trempé contre les chocs, tandis que les capots cachent les fixations pour une apparence épurée. Tous sont disponibles en aluminium renforcé, inox 316 ou teinte RAL 7016, adaptés aux environnements intérieurs et extérieurs.
- Profils en U protecteurs : ils enveloppent les bords du verre feuilleté ou trempé avec de l'aluminium anodisé ou de l'inox, offrant une protection contre les chocs et une finition harmonieuse.
- Capots décoratifs : ils dissimulent les fixations et la visserie apparente, avec des designs géométriques modernes disponibles dans différentes teintes RAL.
- Mains-courantes en tube inox : elles procurent une prise ergonomique et augmentent la rigidité du garde-corps vitré grâce à une option intégrée discrète.
- Embouts et caches décoratifs : ils masquent les points d'attache tout en maintenant un style contemporain et épuré.
Les tubes en inox pour mains-courantes assurent une prise confortable et contribuent à la rigidité globale de la structure. Les embouts et caches, disponibles en formes rondes, carrées ou rectangulaires et dans différentes couleurs RAL, dissimulent la visserie, renforcent la protection mécanique et prolongent la durée de vie de l'ouvrage.
Les boutons de fixation décoratifs combinent une prise ergonomique et un style contemporain en cachant les points d'attache. Compatibles avec le verre feuilleté et le verre trempé, ils s'associent librement à d'autres finitions pour un résultat professionnel et sans risque d'accrochage.
Bandes d'étanchéité et protection du verre
Les bandes d'étanchéité en EPDM et les joints de compression protègent le verre des vibrations, des micro-chocs et de l'humidité. Essentielles pour les installations extérieures, ces accessoires pour garde-corps prolongent la durée de vie des fixations. La conformité aux normes exige d'ailleurs un joint EPDM certifié d'au moins 5 mm pour absorber les mouvements.
Les cales de verre fournies (5 mm, 75 mm ou 300 mm) maintiennent le panneau sans jeu et répartissent uniformément les contraintes. Pour un escalier hélicoïdal, des cales orientables s'ajustent avec précision à l'angle du verre sans perdre leur capacité d'amortissement.
Normes NF et européennes pour sécurité escalier
Pour un garde-corps vitré d'escalier, la conformité aux normes requiert une charge d'impact minimale de 4 kN par point de fixation. La norme NF P01-012 impose également une charge verticale de 500 kg sur un panneau de 1 m², une valeur généralement atteinte avec quatre spiders réglables.
La norme NF P01-013 exige une hauteur de garde-corps d'au moins 1 mètre et un effort horizontal de 0,3 kN/m, pouvant être augmenté selon la réglementation locale. La directive européenne EN 16162 définit les résistances attendues pour le verre feuilleté 10.10.4 et le verre trempé de 8 à 12 mm, tandis qu'une dalle d'escalier d'au moins 30 mm est indispensable pour une fixation encastrée.
Solutions sur mesure Made-in-Glass conformes
Made-in-Glass propose des solutions de fixation prêtes à poser, livrées dans toute l'Europe avec assistance technique et remises pour les professionnels. Les kits incluent des gabarits de perçage et des plans CAO pour un positionnement au millimètre, réduisant ainsi les ajustements sur chantier.
Le système MAL50 se distingue par sa flexibilité : profils rond, carré ou rectangulaire, tous personnalisables en couleur RAL. Son configurateur en ligne calcule le nombre de points de fixation et leurs positions exactes, simplifiant la commande et l'installation pour les particuliers et les professionnels.
Chaque composant est conçu pour durer : inox 316L anti-corrosion, joints EPDM hautes performances et finitions anodisées pour une protection optimale. Une garantie complète, accompagnée des certifications NF et des directives européennes, assure la sécurité à long terme de votre escalier en verre.
Foire aux questions
Le choix du système de fixation dépend surtout de la configuration de l'escalier, de son utilisation et de l'esthétique souhaitée. La fixation à l'anglaise est idéale pour gagner de l'espace dans les escaliers étroits, tandis que la pose à la française offre une stabilité optimale pour les zones très fréquentées. L'installation encastrée est la plus discrète visuellement, mais elle nécessite une dalle d'au moins 30 mm d'épaisseur. Pour garantir la parfaite conformité aux normes de votre projet, nous vous conseillons de consulter les experts de Made-in-Glass.
Commencez par vérifier que le support est parfaitement plat à l'aide d'un niveau laser. Percez ensuite les ancrages au diamètre recommandé. Placez des cales en silicone de 5 mm d'épaisseur entre chaque pince et le verre feuilleté, puis procédez à un serrage progressif et alterné (entre 8 et 15 Nm) avec une clé dynamométrique. Pour finaliser, effectuez un test de charge de 150 kg répartis sur l'ensemble pour contrôler la stabilité et vérifier la conformité aux normes NF EN 12600 avant mise en service.
Pour un garde-corps d'escalier standard, un verre trempé de 8 mm d'épaisseur est adapté si l'écart entre les fixations ne dépasse pas un mètre. Une épaisseur de 10 mm augmente la rigidité de l'ensemble et permet un entraxe d'environ 1,20 m, sous réserve de conformité aux normes en vigueur. Dans les zones à fort passage ou très sollicitées, nous recommandons d'opter pour un verre feuilleté de 10.10.4 mm, qui absorbe efficacement les chocs tout en conservant une élégante transparence.
