Dtu garde-corps vitré : normes et installation sécurité
Cet article détaille les normes DTU applicables aux garde-corps vitrés ainsi que les exigences règlementaires essentielles pour sécuriser vos aménagements. Vous y découvrirez comment réaliser une installation conforme aux standards français, garantissant une protection et une durabilité optimales pour tout projet de construction ou de rénovation.
Quelles normes régissent la hauteur des garde-corps vitrés
L'installation d'un garde-corps vitré est strictement encadrée par le Code de la Construction et plusieurs normes à respecter. Ces textes définissent notamment la hauteur minimale obligatoire, qui varie selon le type de bâtiment, afin d'assurer une sécurité optimale pour tous les occupants.
Exigences légales selon le Code de la Construction
L’article R111-15 stipule que la hauteur d'un garde-corps de fenêtre doit être d'au moins 1,00 mètre dans un logement privé et de 1,10 mètre dans un Établissement Recevant du Public (ERP). Cette mesure, qui garantit une protection efficace contre les chutes, se prend du sol fini ou du nez de marche jusqu’au sommet du garde-corps ou de la main-courante.
- Hauteur minimale en logement : Obligatoirement fixée à 1,00 m, mesurée du sol fini ou du nez de marche jusqu'au haut du vitrage.
- Hauteur minimale en ERP : Portée à 1,10 m pour offrir une sécurité renforcée dans les lieux publics.
- Réduction possible : Une hauteur de 0,80 m peut être admise uniquement si l’épaisseur du verre dépasse 50 mm et que l'ensemble reste conforme à la norme.
- Passage d’objet : La réglementation garde-corps exige que le dispositif empêche le passage d’une sphère de 100 mm de diamètre pour assurer la protection des enfants.
Le fascicule FD DTU 39 P5 vient compléter ces dispositions en précisant, selon chaque usage, les normes à respecter pour adapter la protection à l'habitation, à l'ERP ou à une piscine, et pour limiter efficacement tout risque de blessure.
Résistance horizontale imposée par la norme NF P01-012
La résistance mécanique est un critère fondamental. La norme NF P01-012 impose qu'un garde-corps puisse supporter une charge de 100 daN/m (1 kN/m) en logement et 170 daN/m (1,7 kN/m) en ERP. En pratique, cela équivaut à appliquer une force de 1 kN sur une surface de 10×10 cm du vitrage. Les essais de conformité vérifient que le système entier, incluant les fixations et les joints, supporte cette charge pendant 60 secondes sans subir de déformation excessive.
Conditions d'exemption de main-courante pour garde-corps de fenêtre
La norme NF P01-013 autorise l'absence de main-courante sur un garde-corps de fenêtre à deux conditions : le bord supérieur du vitrage doit être parfaitement poli et la hauteur minimale obligatoire doit être scrupuleusement respectée. Cette disposition permet d’obtenir une esthétique plus épurée sans compromettre la sécurité.
Dans les zones fréquentées par des enfants, des seniors ou des personnes en situation de handicap, l’ajout d’une poignée facilement préhensible reste fortement conseillé. Le polissage intégral du verre, obligatoire dans ce cas, élimine tout risque de coupure en cas de contact accidentel.
Caractéristiques techniques du verre pour garde-corps en verre
Choisir un verre feuilleté trempé constitue la base d'une protection fiable pour tout garde-corps vitré. Ce matériau doit répondre aux exigences de chaque norme de résistance mécanique, supporter les chocs répétés et prévenir toute chute depuis un balcon ou un escalier, que ce soit en intérieur ou en extérieur.
Composition et épaisseurs du verre feuilleté trempé
Réputé pour sa sécurité, le verre feuilleté trempé allie performances mécaniques et esthétique épurée. Un panneau standard de 10 mm est composé de deux feuilles de 5 mm liées par un film PVB de 0,76 mm, offrant une résistance verticale d'environ 150 kg/m² et une pression latérale proche de 1 kN/m. Ces caractéristiques sont suffisantes pour un balcon exposé à des vents allant jusqu'à 120 km/h.
- Épaisseur minimale standard : 10 mm pour des surfaces ≤ 1 m² en logement, conforme au DTU 39.
- Épaisseur renforcée : 12 mm recommandée au-delà d’un mètre carré, et 12,76 mm dans les zones côtières ou montagneuses.
- Intercalaire PVB : cet intercalaire permet de maintenir les éclats collés après un choc, empêchant ainsi la fragmentation dangereuse, selon la norme EN 12600 classe 3A (50 J).
- Bords polis : le polissage obligatoire des deux faces satisfait à la norme NF P01-013 et minimise tout risk de coupure.
| Configuration | Épaisseur totale | Résistance verticale | Applications |
| Verre feuilleté 2×5 + PVB 0,76 mm | 10 mm | ≈ 150 kg/m² | Logements, petites surfaces |
| Verre feuilleté 2×6 + PVB 0,76 mm | 12 mm | ≈ 200 kg/m² | Surfaces moyennes, résidence |
| Verre feuilleté avec SentryGlas | 8-10 mm | ≈ 250 kg/m² | Zones côtières, réduction d'épaisseur |
| Verre feuilleté renforcé 12,76 mm | 12,76 mm | ≈ 300 kg/m² | Zones montagneuses, vents > 120 km/h |
Films intercalaires : PVB, EVA et SentryGlas
L’ intercalaire sélectionné influence directement l’ épaisseur vitrage, la résistance ainsi que la sécurité globale du garde-corps en verre. Le film PVB, avec une transparence supérieure à 90 %, offre une excellente tenue aux chocs et reste le meilleur choix pour une installation en intérieur ou sur un balcon abrité.
Plus souple, le film EVA supporte mieux les variations thermiques entre intérieur et extérieur, bien que sa résistance soit légèrement inférieure. Le SentryGlas, quant à lui, est cinq fois plus rigide; il permet de réduire l'épaisseur sans compromettre la protection, ce qui le rend idéal pour les environnements extrêmes ou exposés à l’humidité marine.
- Film PVB : transparence > 90 %, énergie d’impact 50 J, recommandé pour les zones protégées.
- Film EVA : flexibilité marquée, bonne adaptation thermique, usage mixte intérieur-extérieur.
- Film SentryGlas : dureté supérieure, épaisseur optimisée, solution premium pour les conditions extrêmes.
Avec un coefficient de transmission lumineuse dépassant 90 %, le verre feuilleté maximise la lumière naturelle et améliore l’efficacité énergétique. Pour toute installation en extérieur, un traitement anti-UV et anti-graisse prolonge la durabilité au-delà de 20 ans, sans perte de clarté ni de performances mécaniques.
Produits recommandés

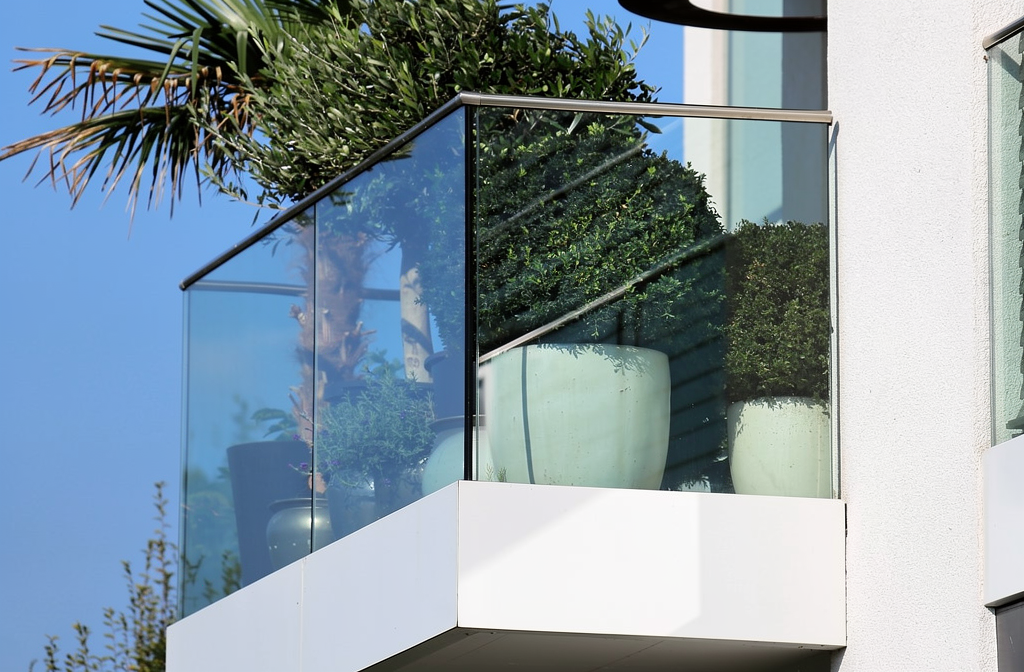

Installation conforme et fixations des garde-corps vitrés
L’ installation d'un garde-corps doit impérativement suivre les spécifications du DTU 36.1 afin d'assurer sa conformité à la norme en vigueur et garantir une protection durable de l'ouvrage. Les rails, ancrages et fixations invisibles doivent être dimensionnés selon les charges prévues, puis contrôlés rigoureusement lors de la réception pour assurer la sécurité des personnes.

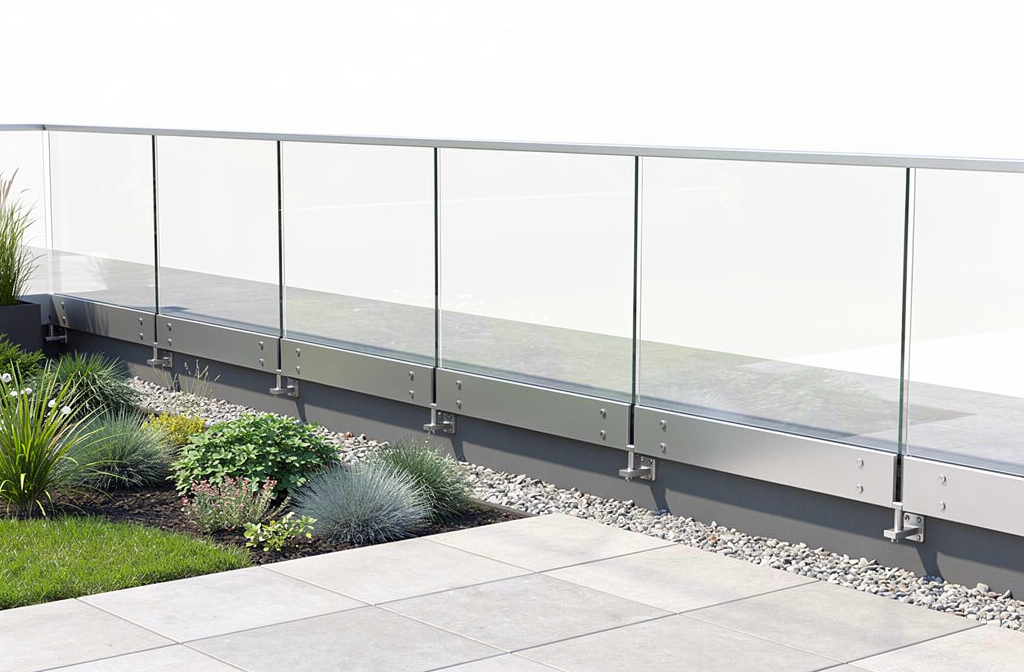

Rails encastrés et systèmes d'ancrage selon DTU 36.1
Le DTU 36.1 autorise l'utilisation d'ancrages mécaniques ou chimiques, en exigeant une résistance minimale obligatoire de 12 kN par point d’appui. Une installation garde-corps conforme repose, par exemple, sur un rail aluminium encastré MN50 (120 mm de largeur, 55 mm de hauteur), fixé à la dalle à l'aide de chevilles à expansion certifiées à 15 kN.
Le rail doit impérativement être aligné au laser pour maintenir une planéité inférieure à 2 mm sur 3 mètres, assurant un appui parfaitement régulier du garde-corps vitré et limitant les déformations sous charge. Les fixations verticales doivent être espacées de moins de 800 mm pour un verre de 10 mm, avec une distance maximale de 2,2 mètres entre les points d’appui, pour contenir la déflexion à 2 mm.
- Rail aluminium encastré : profilé MN50 nivelé au laser, avec une tolérance < 2 mm/3 m pour une assise totalement plane du vitrage.
- Chevilles d’ancrage : chevilles à expansion de 15 kN conformes au DTU 36.1, espacées au maximum de 2,2 mètres pour assurer une résistance homogène.
- Joint d’étanchéité : bande EPDM continue de 5 mm d'épaisseur, qui empêche toute infiltration d’eau et condensation sous le vitrage.
Il est essentiel de conserver un jeu de dilatation de 0,5 mm entre le verre et le profilé pour absorber les variations thermiques. Des joints de dilatation de 2 mm espacés tous les 4 mètres sur le profilé aluminium complètent cette protection, particulièrement cruciale pour une installation en extérieur exposée à de fortes amplitudes climatiques.
Pinces invisibles et espacements réglementaires
Les fixations invisibles préservent l’esthétique du garde-corps tout en offrant un niveau de sécurité maximal. Les pinces en inox AISI 316, équipées de joints EPDM, assurent une pression uniforme inférieure à 0,5 MPa sur le verre et offrent une excellente résistance à la corrosion saline, ce qui les rend idéales pour une utilisation en zone côtière.
- Pinces inox AIS 316 : matériau haut de gamme présentant une grande résistance à la corrosion, avec une finition affleurante et une pression maîtrisée < 0,5 MPa.
- Joints EPDM : garantissent l'étanchéité, absorbent les vibrations et assurent un maintien stable lors des variations thermiques.
- Espacement maximal : 2,2 m entre les fixations pour un verre de 10 mm d'épaisseur, et 1,8 m pour un verre de 12 mm, afin de limiter la déflexion.
- Couple de serrage : une valeur comprise entre 25 et 35 Nm sur les pinces standards, permettant d'éviter toute surcharge mécanique sur le vitrage.
Un dossier technique complet regroupant les certificats du verre, les calculs de charge validés selon le mémento DTU 39, les plans d’ installation et le procès-verbal d’essai final doit être constitué. Cette traçabilité facilite les opérations de maintenance ultérieures et démontre la conformité aux exigences de sécurité.
Contrôles de réception et essais de charge obligatoires
Lors de la réception, un essai de charge horizontale imposant l'application d'une force de 1 kN sur une surface de 50 × 50 mm pendant 60 secondes doit être réalisé, en stricte conformité avec le DTU 36.1. Ce test est complété par un contrôle visuel des arêtes polies, de l’état des fixations invisibles et des joints avant la validation définitive de l’ouvrage.
Les vérifications incluent également le contrôle de la planéité au laser (< 2 mm/3 m), l’inspection des joints EPDM pour s'assurer de leur étanchéité, ainsi que la mesure du couple de serrage des pinces. Tous les résultats sont consignés et archivés, permettant la réalisation de contrôles périodiques recommandés tous les cinq ans pour maintenir la résistance et la sécurité de l’ installation garde-corps dans le temps.
Foire aux questions
L'installation d'un garde-corps vitré doit respecter plusieurs normes obligatoires pour assurer la sécurité. Il se conforme principalement au DTU 39 et à la norme NF P01-012 qui définissent la résistance horizontale nécessaire. L'article R111-15 du Code de la construction stipule également une hauteur minimale. De plus, la norme NF EN 14449 exige un verre feuilleté trempé d'au moins 10 mm d'épaisseur avec intercalaire en PVB, assurant une protection renforcée contre les chocs. Pour compléter, la norme EN 12600 (classe 3A) garantit une résistance aux impacts d'énergie équivalente à 50 joules, un niveau de sécurité souvent exigé par les assureurs et reconnu par les tribunaux en cas de litige.
La hauteur règlementaire d'un garde-corps en verre varie selon le type de bâtiment. Elle est obligatoirement de 1,00 mètre dans les habitations privées et de 1,10 mètre dans les extérieurs des établissements recevant du public (ERP). Cette mesure se prend du sol fini jusqu'au sommet du garde-corps. Il est possible de réduire cette hauteur minimale à 0,80 mètre uniquement si le verre feuilleté utilisé dépasse les 50 mm d'épaisseur et que l'ensemble des conditions de sécurité sont satisfaites. De plus, le garde-corps doit être conçu pour empêcher le passage d'une sphère de plus de 100 mm, limitant ainsi efficacement le risque de chute. Si le bord supérieur est poli, il peut également tenir lieu de main courante, à condition que la hauteur reste conforme à la norme.
Pour une installation en extérieur à la fois durable et sûre, le choix des matériaux est capital. Privilégiez un verre feuilleté trempé d'au moins 10 mm d'épaisseur, idéalement de 12 mm, avec une intercalaire en PVB qui garantit sa résistance mécanique et sa protection contre les chocs. Pour les environnements exigeants comme les zones côtières (salinité) ou les climats froids, un vitrage de 12,76 mm avec un film de type SentryGlas® est recommandé pour une longévité accrue. La fixation doit être assurée par des supports en inox AISI 316 et des joints étanches en EPDM. Ces matériaux assurent une excellente sécurité et une durabilité de plus de vingt ans. Durant la construction, veillez à ce que les rails soient parfaitement de niveau, avec un entraxe maximum de 2,2 mètres et un jeu de dilatation de 0,5 mm pour éviter toute contrainte thermique.
