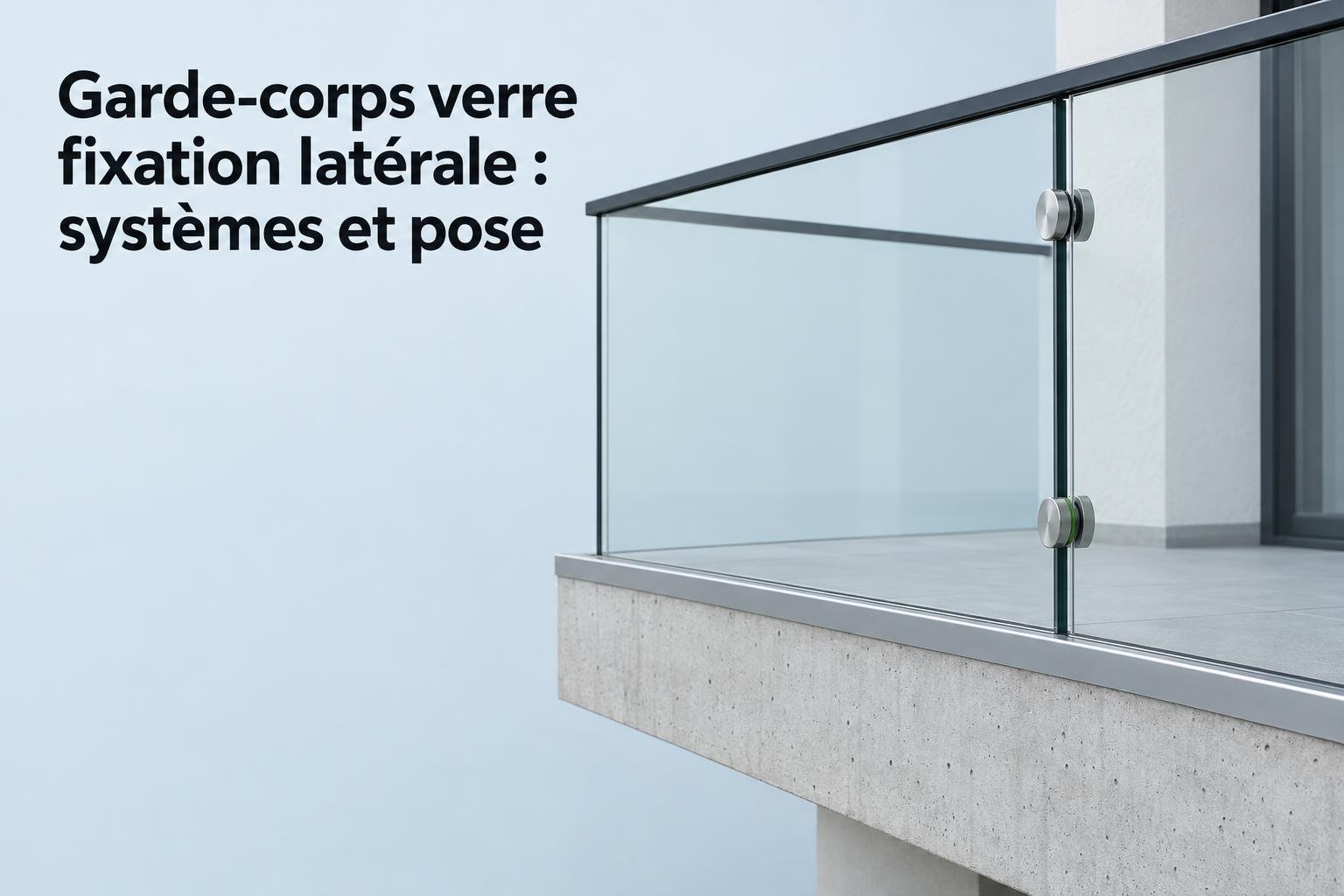

Garde-corps verre fixation latérale : systèmes et pose
Un garde-corps en verre à fixation latérale s'ancre sur le chant de dalle ou le limon et laisse le sol entièrement libre. Sa tenue dépend du support, du système de fixation et du vitrage, et sa hauteur des exigences en vigueur en France.
La pose à l’anglaise selon le support
Avant de choisir un système, il faut connaître le support qui le recevra. La fixation latérale reporte toute la charge sur une face verticale. Le choix se joue donc d'abord sur l'état et la géométrie de cette face.
Le garde-corps en verre à fixation latérale
Un garde-corps en verre à l'anglaise s'ancre sur la face verticale d'une dalle, d'un nez de balcon ou d'un limon d'escalier, et non sur le dessus du plancher. Cette pose en applique libère la surface de circulation et préserve la continuité du revêtement de sol. Les balcons étroits, les terrasses et les mezzanines en profitent directement.
- Pose à l'anglaise : ancrages sur le chant, transparence prolongée jusqu'au bord, aucune emprise sur la surface utile.
- Pose à la française : fixation sur le dessus de la dalle, qui occupe une partie du sol.
- Pose encastrée : support du vitrage intégré dans la dalle, ce qui suppose une réservation prévue dans celle-ci.
- Garde-corps en verre au bord d'un escalier : ancrage sur le limon, si celui-ci et les fixations conviennent à la configuration.
Une balustrade en verre posée à l'anglaise ou une version posée encastrée offrent toutes deux un sol dégagé. À l'inverse de la pose encastrée, la fixation sur le chant ne demande aucune réservation : elle s'adapte donc à un ouvrage déjà construit. Made-in-glass rassemble ces systèmes dans sa gamme de garde-corps en verre à l'anglaise.
Un chant de dalle réellement porteur
Une dalle porteuse ne garantit pas que son chant supporte des ancrages latéraux. Plusieurs éléments sont à vérifier : l'épaisseur de la rive, son état, ses armatures, les distances aux bords et la profondeur d'ancrage disponible.
Une rive fissurée, épaufrée (écaillée en surface) ou déjà réparée appelle d'abord un diagnostic. Selon les cas, il peut s'agir d'une investigation, d'une réparation ou d'une étude structurelle. Les autres supports se contrôlent selon leur propre logique.
- Ossature métallique : section, assemblages, déformations, corrosion et accès aux boulons.
- Bois renforcé : état du bois, risque de fendage, distances aux rives, retrait et humidité.
- Acrotère mince ou maçonnerie creuse : à ne pas assimiler à une rive en béton armé sans vérification.
- Parement rapporté : il ne constitue pas à lui seul un support porteur.
Une fois le support qualifié, l'emplacement des ancrages se décide en fonction de ses armatures et de ses assemblages, et non l'inverse.
Faisabilité et coût en rénovation
Sur un balcon existant, une rive étroite, une armature mal placée ou une profondeur d'ancrage insuffisante peuvent obliger à revoir la solution latérale. Aucune largeur minimale de dalle ne vaut pour tous les projets : la valeur dépend du support, des ancrages, des efforts et du système retenu.
L'accès au chant compte aussi : en étage, il faut prévoir une échelle, un échafaudage ou une nacelle. En complément, l'étanchéité en place et l'accès futur aux fixations orientent le choix. Ces contraintes se retrouvent sur les garde-corps de balcon en verre.
Le coût varie selon le nombre et les dimensions des panneaux, le type de fixation, la finition, l'état du support et l'accès. Pour comparer des offres, distinguez le prix d'un kit de celui d'un garde-corps posé : vitrage, ancrages, étude et main-d'œuvre ne sont pas toujours compris.
Quelle fixation choisir avec quel vitrage ?

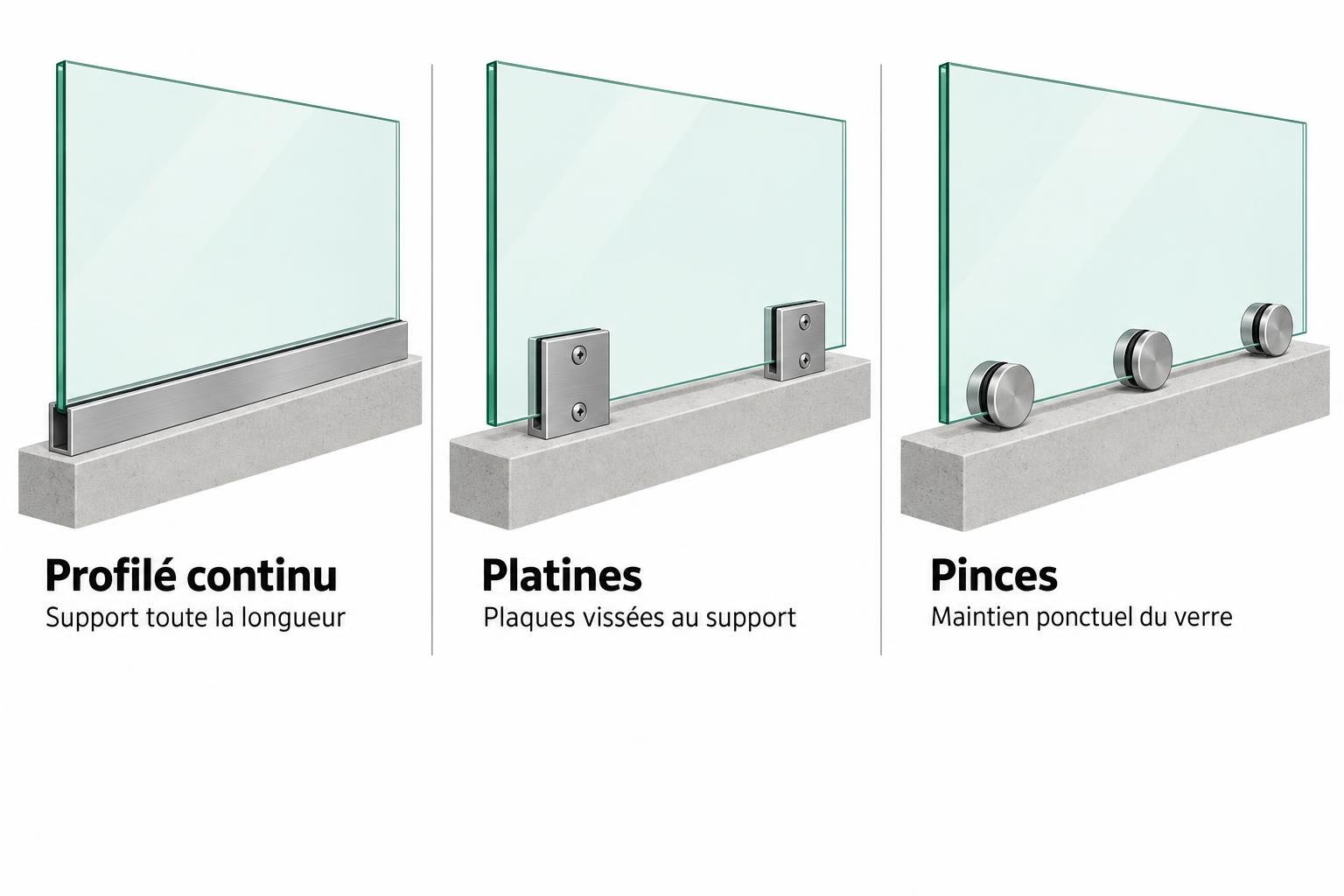

Profilé continu, platines ou pinces : aucune de ces familles n'est plus résistante par nature. La tenue d'un garde-corps en verre à fixation latérale dépend de l'ensemble formé par le vitrage, les ancrages et le support.

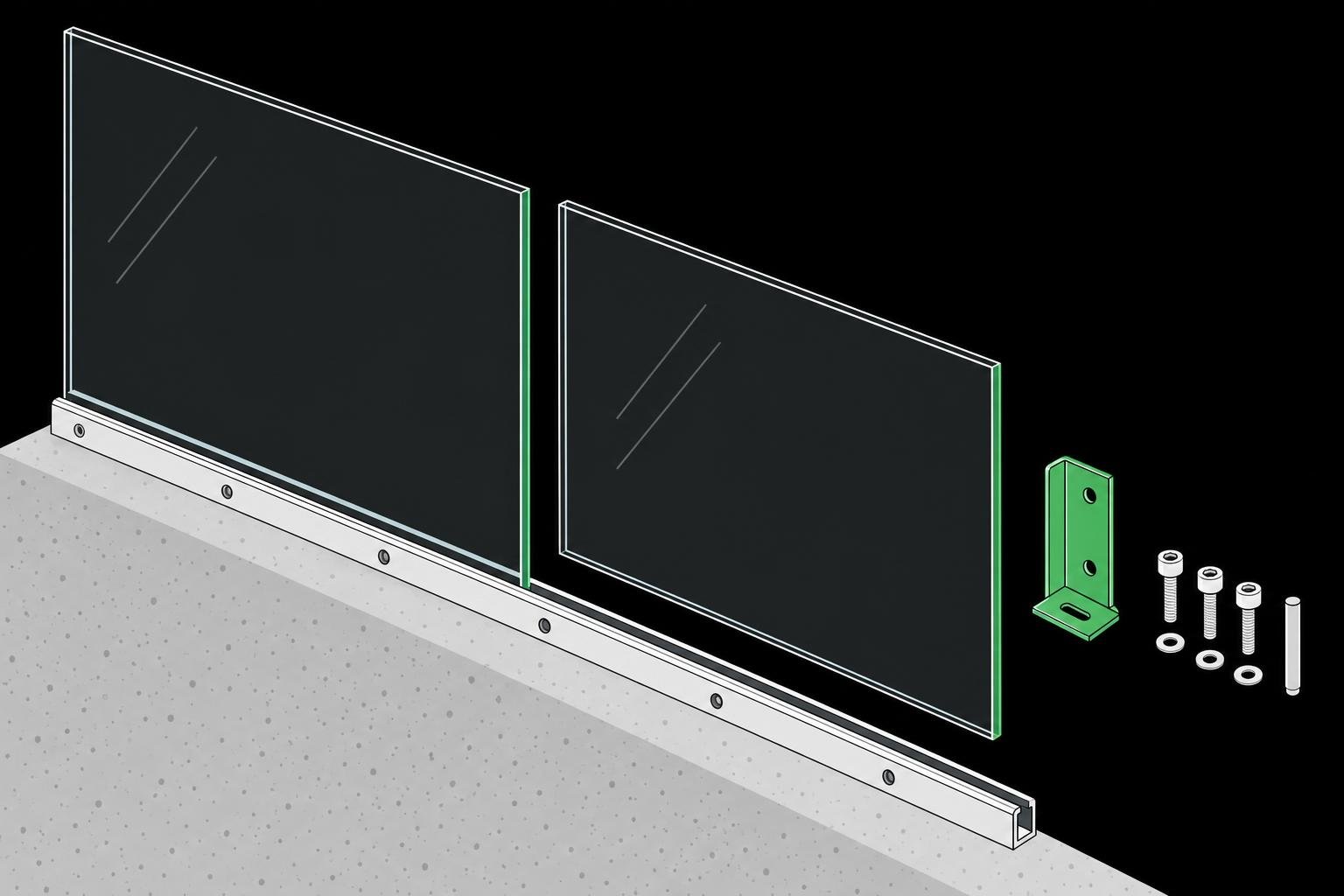

Le profilé continu pour un maintien linéaire
Le profilé latéral maintient le bas du panneau sur toute sa longueur. Le garde-corps n'a alors pas besoin de poteaux, et les fixations restent cachées.
Un rail pour garde-corps en verre transmet les efforts du vitrage à ses ancrages, puis au support. Ses accessoires doivent donc correspondre au système retenu :
- Cales : elles bloquent le panneau dans le rail.
- Joints : ils évitent tout contact dur entre le verre et l'aluminium.
- Réglages : vis, coins ou serrage, dans les limites prévues par la notice.
Made-in-glass propose plusieurs systèmes à profilé aluminium : MAL500, MF500, MD500, MAL500ESC et MD550. Ils couvrent les terrasses, les escaliers, les mezzanines et les façades.
Platines et pinces pour des appuis localisés
Les platines en applique se fixent sur le côté de la structure. Elles portent des poteaux ou des supports de vitrage prévus pour cet usage, et les efforts se concentrent sur leurs ancrages. Ce principe convient aussi à un garde-corps de terrasse en verre en rive de dalle.
Les pinces tiennent le verre en quelques points, et non sur une longueur continue. Certaines pinces à verre serrent le panneau sans perçage, d'autres exigent un verre percé. Une pince à verre ronde conçue pour une cloison ne garantit pas la tenue d'un garde-corps : c'est le système complet qui fait foi.
| Système de fixation | Maintien du verre | Versions Made-in-glass | Point de vigilance |
| Profilé aluminium | Continu, par le bas | MAL500, MF500, MD500, MAL500ESC, MD550 | Cales, joints et réglages propres au système |
| Platine en applique | Par poteau ou support | Ronde, carrée ou rectangulaire, à visser ou à serrer | Efforts concentrés sur les ancrages |
| Supports de points MAL50 | Quatre fixations par panneau | Ronds ou carrés, de 30 à 60 mm | Disposition selon le vitrage et le support |
Quelle épaisseur pour le verre feuilleté trempé ?
Made-in-glass utilise deux compositions de verre feuilleté trempé. Le 88.4 assemble couramment deux feuilles de 8 mm et quatre films PVB, soit 17,52 mm d'épaisseur nominale. Le 1010.4 associe deux feuilles de 10 mm et quatre films PVB. Son épaisseur nominale atteint 21,52 mm.
Aucune épaisseur ne convient à tous les cas. La composition à justifier dépend de la hauteur et de la largeur des panneaux, du maintien, des efforts, des chocs, du vent et du comportement après bris. Un verre clair décrit l'aspect du vitrage, pas son niveau de sécurité.
Produits recommandés
Comment poser un garde-corps à l’anglaise ?
La pose latérale suit un ordre précis, du relevé jusqu'à la réception. Chaque étape vérifie ce que la précédente a établi. Une erreur de traçage se retrouve donc jusque dans l'alignement final du verre.
Relever, vérifier et tracer
Installer un garde-corps en verre sur mesure commence avant la fabrication, par un relevé complet du chantier.
- Relevé : longueur, hauteur et géométrie du projet.
- Examen du support : fissures, éclats, anciennes réparations, obstacles et accès.
- Validation technique : dimensions du vitrage, sollicitations, ancrages et autorisation de pose latérale dans le dossier du système.
- Traçage : report des axes et des entraxes du plan validé sur le chant.
Une fois le tracé reporté, contrôlez les niveaux, les distances aux bords et la présence d'armatures avant tout perçage.
Percer et fixer les supports
Percez au diamètre et à la profondeur prescrits, puis nettoyez les trous selon la procédure de l'ancrage. Un trou mal placé peut provoquer l'arrachement de l'ancrage ou l'éclatement local du béton. Présentez ensuite le rail, alignez ses trous, posez les ancrages, puis contrôlez sa planéité et son aplomb. Un scellement chimique ne se charge qu'après le délai de durcissement prescrit.
Pour des pinces ou des poteaux sur platines, le montage suit la même logique. Il faut d'abord vérifier leur compatibilité avec le vitrage, puis tracer, percer, nettoyer et fixer avec des ancrages adaptés. Pour le MAL50, quatre fixations par panneau s'ancrent sur le côté du limon, comme le précise la fiche du garde-corps MAL50 à supports de points.
Insérer le verre et réceptionner l’ouvrage
Avant de manipuler les panneaux de verre, contrôlez leur composition, leurs dimensions et leurs chants, puis utilisez des ventouses adaptées à leur poids. Un verre trempé ébréché près d'une fixation doit être évalué avant la pose. Dans le profilé, les cales et le joint extérieur se placent avant le verre. Viennent ensuite les cales intérieures, le joint intérieur et les caches, dans l'ordre de la notice. À la réception, vérifiez l'aplomb, les jeux, le serrage, les joints et l'évacuation de l'eau.
Quelles hauteurs et normes respecter en France ?
En France, la hauteur minimale relève du Code de la construction. Les normes NF encadrent la sécurité d'usage et les essais. Il faut ensuite vérifier les justificatifs du système réellement posé.
Les hauteurs selon l’emplacement
Dans les bâtiments d'habitation, l'article R. 134-59 du Code de la construction et de l'habitation impose une hauteur d'au moins 1 m sur les balcons, terrasses, galeries et loggias. Cette hauteur descend à 0,80 m pour un garde-corps de plus de 50 cm d'épaisseur.
- Escalier : Made-in-glass indique une hauteur minimale de 90 cm.
- Balcon et terrasse : 1 m, ou 0,80 m dans le cas particulier ci-dessus.
- Garde-corps en applique : de 100 à 110 cm chez Made-in-glass.
La hauteur retenue doit correspondre à l'emplacement et au projet, et non à une valeur appliquée par défaut.
Les normes de conception et d’essai
Publiée en novembre 2024, la NF P 01-012 traite des dimensions et de la sécurité d'usage des protections contre les chutes. Elle remplace l'édition de juillet 1988. Selon la FFB, elle s'applique aux autorisations d'urbanisme déposées après le 1er juin 2025. Les projets sans autorisation doivent aussi en tenir compte depuis le 1er janvier 2026.
La NF P 01-013, révisée en novembre 2024, définit les méthodes d'essai et les critères d'acceptation des garde-corps. Elle ne fixe pas de hauteur minimale.
Les justificatifs du système installé
Une conformité annoncée aux normes NF s'apprécie pour le montage réel. La composition du vitrage, le domaine d'emploi, les résultats d'essai, les ancrages et le support doivent concorder. Un Avis Technique ne couvre que les configurations qu'il décrit : un essai sur rail fixé sur dalle ne valide pas sa variante latérale.
Un dossier technique de garde-corps vitré consulté par le CSTB cite plusieurs références pour le verre de sécurité. On y trouve la NF EN 12150 pour le verre trempé, ainsi que la NF EN ISO 12543 et la NF EN 14449 pour le feuilleté. S'y ajoutent la NF EN 14179 pour le traitement HST et la NF EN 12600 pour le classement aux chocs.
Foire aux questions
Aucune épaisseur n'est universelle. Made-in-glass l'adapte aux charges de vent et à la méthode de fixation, en tenant compte aussi des dimensions des panneaux, des chocs et du comportement après bris. Deux panneaux de même épaisseur peuvent se comporter différemment si leurs appuis diffèrent. Une compatibilité annoncée de 8 à 12,76 mm ne garantit pas, à elle seule, l'aptitude au garde-corps.
Non. Les trous et les encoches d'un verre trempé se prévoient avant la trempe : il ne faut ni repercer ni agrandir un trou sur place. Une erreur de perçage importante ne se corrige pas non plus par un serrage excessif, un empilage de rondelles ou une cale non prévue.
Vérifiez l'état du support, la corrosion ou le desserrage des fixations, la profondeur des ancrages et le respect des cotes de pose. Le suivi courant porte aussi, selon la notice, sur les joints, les cales, les ancrages accessibles et l'état du vitrage.
