Normes garde-corps verre feuilleté : épaisseurs et dimensions
Cet article vous présente les réglementations clés pour l'installation de garde-corps en verre feuilleté conformes et sûrs. Vous y découvrirez les exigences précises de la norme verre pour garde-corps, les épaisseurs requises en fonction des dimensions, ainsi que les certifications nécessaires pour assurer une sécurité optimale sur chaque balcon ou espace public.
Quelles normes régissent les garde-corps en verre feuilleté
En France, la norme de référence est la NF P01-012; elle définit la résistance, la géométrie et les impératifs de sécurité pour tout garde-corps verre. Ces standards, complétés par le Code de la Construction, s'imposent à tous les fabricants et installateurs afin de garantir une parfaite conformité et une protection durable.
Exigences de la norme NF P01-012 pour le verre
La NF P01-012 exige des verres feuilletés une résistance minimale de 200 kg·m⁻¹ appliquée perpendiculairement, afin que le vitrage feuilleté résiste sans faiblir aux chocs accidentels. Elle impose également une charge de 800 N/m² sur chaque fixation et profil porteur pour prévenir tout risque d'arrachement, quelle que soit la hauteur d'installation.
En cas de bris, le film PVB maintient les éclats solidaires, empêchant la projection de débris et renforçant la sécurité. Dans les ERP (Établissements Recevant du Public), un coefficient majorateur de 1,5 s'ajoute aux charges pour une protection accrue en cas de forte affluence.
- Résistance aux chocs : minimum 200 kg·m⁻¹ perpendiculaire à chaque garde-corps en verre feuilleté.
- Contraintes sur fixations : 800 N/m² exigés pour éviter toute déformation ou détachement du système de fixation.
- Coefficient ERP : facteur 1,5 appliqué en supplément pour les lieux publics.
- Intégrité post-impact : le film PVB maintient les fragments liés, assurant la sécurité immédiate des personnes.
Pour les verres feuilletés de plus de 10 mm d'épaisseur, la flèche admissible ne doit pas excéder 0,3 % de la portée, garantissant ainsi rigidité et confort d'usage. Des essais statiques et dynamiques validant chaque garde-corps en verre sont obligatoires avant sa commercialisation.
Hauteurs minimales selon le Code de la Construction
La NF P01-012 et le Code de la Construction imposent une hauteur minimale de 1,00 mètre pour un balcon, une terrasse ou un escalier privé, tandis que les ERP exigent 1,10 m. Ces dimensions préviennent efficacement les chutes, y compris pour les jeunes enfants, et assurent une sécurité constante.
Quelques exceptions existent : les escaliers intérieurs peuvent descendre à 0,90 m, tandis qu'une baie vitrée située à moins d'un mètre du sol nécessite impérativement un garde-corps en verre feuilleté d'un mètre. Sous avis technique spécifique, un vitrage feuilleté de plus de 50 mm d'épaisseur peut autoriser une hauteur réduite à 0,80 m.
Essais et certifications obligatoires pour la conformité
Chaque garde-corps en verre doit subir avec succès l'essai du sac de sable : un sac de 50 kg lâché de 0,8 m de haut qui vérifie la résistance et la tenue du vitrage feuilleté. Un test de charge horizontale de 1,0 kN/m² contrôle ensuite la robustesse globale et la fixation complète du système.
Le marquage CE, accompagné d'un avis technique du CSTB, atteste de la conformité aux normes européennes (EN 12600, EN 12479) et des garanties ISO 9001. La documentation technique doit préciser l'épaisseur, la résistance, les charges admissibles, les dispositifs de fixation et la preuve de conformité à la NF P01-012, assurant ainsi la sécurité et les performances de chaque garde-corps en verre feuilleté installé.
Épaisseurs de verres feuilletés selon hauteur et surface
Le choix de l'épaisseur du verre feuilleté dépend principalement de trois facteurs : la hauteur du garde-corps, les dimensions de la vitre et son environnement d'installation. Les normes NF P01-012 et EN 12543 établissent des exigences précises pour assurer la sécurité, la rigidité et la résistance aux chocs, tout en évitant des coûts inutiles.
Épaisseurs minimales pour garde-corps résidentiels

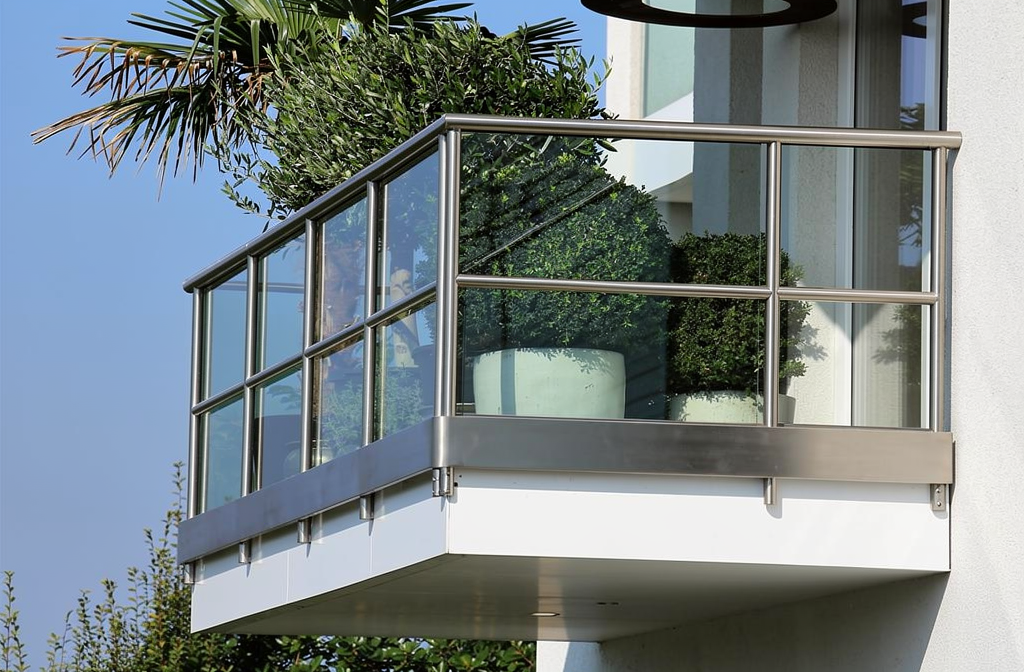

Pour une hauteur de 1,00 m maximum et une surface inférieure ou égale à 0,90 m², un verre 44/2 de 8,76 mm est suffisant. Il est composé de deux feuilles de 4 mm assemblées avec un film PVB, ce qui le rend parfait pour un balcon ou une loggia privée de faibles dimensions. Cette option reste la plus économique, tout en garantissant une sécurité optimale.
Si la surface dépasse 0,90 m² ou que la hauteur excède 1,00 m, la flexibilité du verre augmente et nécessite une plus grande épaisseur de verre feuilleté. Entre 0,90 et 1,10 m², le modèle 55/2 de 10,76 mm est recommandé ; au-delà et jusqu'à 1,40 m de hauteur, le 66/2 de 12,76 mm est la référence. Ces paliers successifs permettent de maintenir la flèche sous 3 mm, garantissant confort, durabilité et résistance mécanique.
| Hauteur garde-corps | Surface vitrée | Notation verre | Épaisseur totale | Application type |
| ≤ 1,00 m | ≤ 0,90 m² | 44/2 | 8,76 mm | Petit balcon résidentiel |
| 1,00–1,20 m | 0,90–1,10 m² | 55/2 | 10,76 mm | Terrasse petite portée |
| 1,20–1,40 m | > 1,10 m² | 66/2 | 12,76 mm | Balustrade moyenne |
| 1,50–1,80 m | > 1,50 m² | 88/2 | 16,76 mm | Mezzanine ouverte |
| > 1,80 m | > 2,00 m² | 10.10/4 | 21,52 mm | Zone publique/ERP |
Dimensions requises pour garde-corps en ERP
Dans un ERP (Établissement Recevant du Public), les verres feuilletés doivent être capables de supporter une forte fréquentation et des usages intensifs. La norme EN 12600 exige une énergie d'impact de 200 J, ce qui impose au minimum un vitrage 10.10/4 de 21,52 mm, qui conserve son intégrité même après fissuration et résiste à de multiples chocs.
- Impact EN 12600 : 200 J minimum, rendant obligatoire le verre 10.10/4 de 21,52 mm.
- Facteur de sécurité : coefficient de 1,5 appliqué aux charges dynamiques dans les lieux publics.
- Hauteur de garde-corps : 1,10 m exigée en ERP, contre 1,00 m en résidentiel.
- Charge horizontale : 1,5 kN/m² pour les zones à forte fréquentation commerciale ou sportive.
La portée maximale en ERP est limitée à 1,50 m entre les appuis, ce qui nécessite des profilés rapprochés. Les pinces de fixation doivent être espacées de 500 mm pour répartir les efforts, et des ancrages M10 × 80 mm offrent une traction de 10 kN par point, assurant ainsi une parfaite résistance.
Exemple concret : une terrasse publique de 2,0 m² située à 1,30 m de hauteur nécessite un verre 10.10/4 de 21,52 mm, fixé tous les 500 mm avec des pinces en inox classe 3 sur un profilé aluminium MEX50. Cette installation supporte 1,5 kN/m² sans déformation notable et absorbe les chocs accidentels avec une marge de sécurité importante.
Impact de la portée sur le choix du verre trempé
La portée, c'est-à-dire la distance horizontale entre deux points d'appui, influence davantage l'épaisseur requise que la surface seule. Une portée de 1,00 m permet d'utiliser du 44/2 de 8,76 mm, tandis qu'une portée de 1,20 m exige du 55/2 ou du 66/2. Au-delà de 1,40 m, on utilise du 88/2 de 16,76 mm pour limiter la flèche à 3 mm, un seuil acceptable à la fois psychologiquement et structurellement.
Pour des portées supérieures à 1,60 m, le vitrage 10.10/4 de 21,52 mm devient indispensable, et un calcul de flexion est nécessaire pour valider l'épaisseur avant fabrication. Dans une mezzanine de 2,0 m, une composition de 3 × 8 mm (24 mm au total) offre des performances optimales sous une charge de 0,75 kN/m². Le film PVB de 0,76 mm augmente la résistance d'environ 15 %, ce qui permet parfois de réduire l'épaisseur de 2 mm sur de petites portées sans compromettre la sécurité de la balustrade.
Produits recommandés

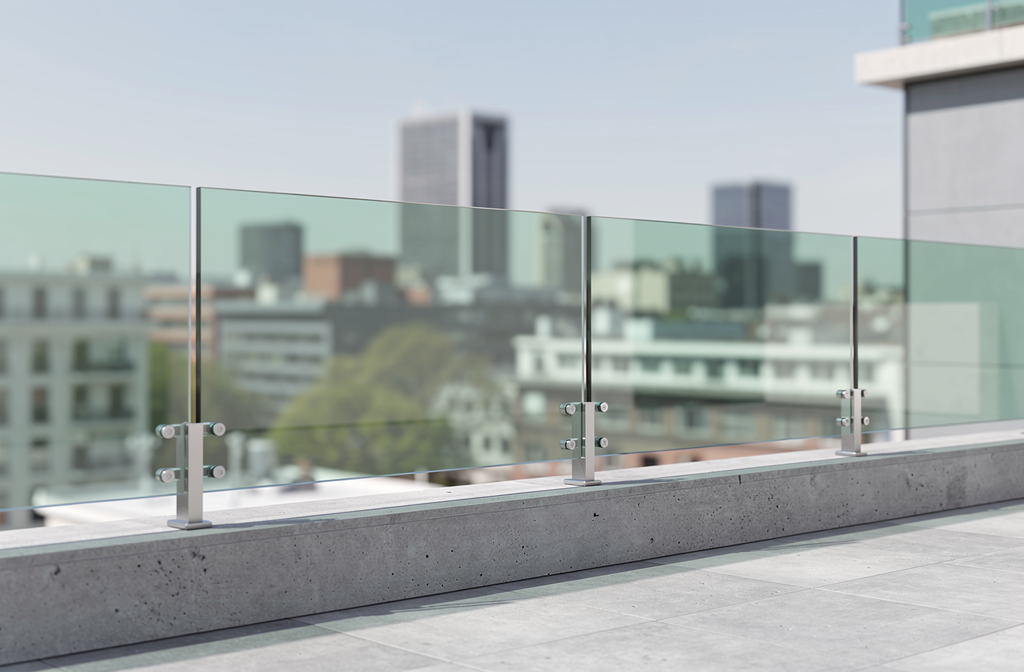

Installation et fixation des garde-corps en verre feuilleté trempé
L'installation d'un garde-corps en verre repose principalement sur le mode de fixation choisi. Ce dernier doit impérativement être certifié et adapté à l'épaisseur du verre sélectionnée. Le verre feuilleté trempé présente une résistance mécanique six à huit fois supérieure à celle d'un verre standard. Toutefois, il nécessite des profils et des ancrages spécifiquement dimensionnés pour sa masse et sa hauteur. En respectant ces principes, vous garantissez une installation d'un garde-corps durable, conforme et sécurisée pour votre balcon, terrasse ou mezzanine.

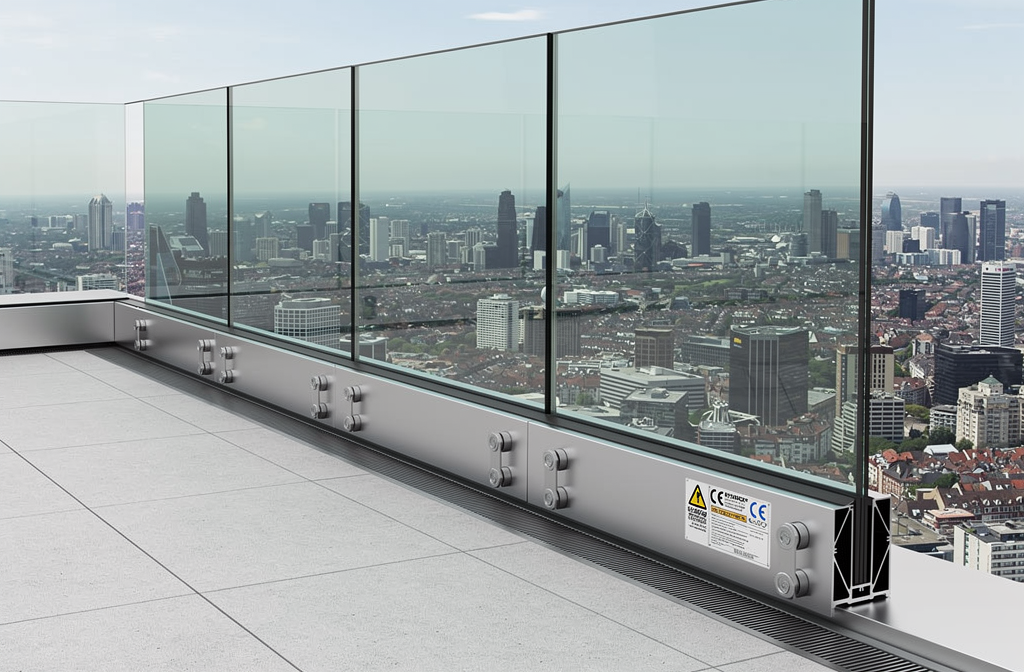

Systèmes de fixation certifiés pour garde-corps en verre
Plusieurs profils, testés et éprouvés, assurent une fixation optimale et la résistance exigée par la norme NF P01-012. Chaque modèle accepte différentes épaisseurs de verre feuilleté trempé et supporte des charges horizontales variées, permettant ainsi d'adapter le garde-corps en verre à la hauteur souhaitée et à son usage prévu.
- Profil MA50 : charge admissible de 3 à 4 kN, verres de 12 à 21,52 mm d'épaisseur, hauteur certifiée jusqu'à 1 500 mm.
- Profil MN50S : charge de 0,5 à 0,9 kN/m², idéal pour un balcon ou une mezzanine n'excédant pas 1,5 m.
- Profil MU50 : charge de 0,8 kN/m en habitat privé et 3 kN/m en zone publique, pour la même gamme d’épaisseurs.
Pour un bassin extérieur de 2,2 m de large soumis à une charge de 1,6 kN/m², le profil MU50 associé à un verre feuilleté trempé de 21,52 mm (10.10/4) est recommandé. Des ancrages M10 espacés de 500 mm offrent une traction de 10 kN par point, ce qui assure une résistance bien supérieure aux 3 kN requis autour d'une piscine et garantit une grande durabilité face aux éclaboussures d'eau chlorée.
Tests de charge et résistance mécanique requis
Avant réception, un test de charge de 1,5 kN appliqué pendant cinq secondes au centre du panneau permet de valider la résistance et de s'assurer que la déformation ne dépasse pas 3 mm, conformément à la norme NF P01-012. Un contrôle visuel des intercalaires en PVB est également effectué pour détecter d'éventuelles bulles ou décollements, garantissant ainsi la conformité finale de chaque garde-corps en verre.
Les ancrages doivent afficher une résistance minimale de 800 N, une valeur qui passe à 1,5 kN dans les Établissements Recevant du Public (ERP) sportifs ou commerciaux, contre 0,5 kN en usage résidentiel. Pour les projets complexes, des simulations en CAO sont réalisées pour vérifier la déformation, ajuster l'épaisseur du verre avant sa production et obtenir l'approbation du bureau de contrôle, sécurisant ainsi définitivement l'installation d'un garde-corps.
Foire aux questions
La référence principale est la norme NF P01-012 (version 2025), accompagnée par la NF P01-013 pour les essais dynamiques, l'Eurocode EN 1991-1-1 pour les charges et l'EN 12600 pour les chocs. Ces textes définissent notamment une hauteur minimale de 1,00 mètre pour les habitations et de 1,10 mètre pour les Établissements Recevant du Public (ERP). Ils spécifient aussi des épaisseurs de verre allant de 8,76 mm à 21,52 mm selon les dimensions du projet, ainsi qu'une résistance obligatoire de 800 N/m² sur chaque point de fixation du garde-corps en verre. Le marquage CE et un Avis Technique du CSTB sont donc absolument indispensables pour garantir une installation conforme à la norme et assurer la sécurité des personnes.
Avant de faire votre choix, nous vous invitons à consulter notre guide complet sur les épaisseurs réglementaires : norme garde-corps verre. Vous y trouverez des tableaux détaillés croisant la hauteur, la surface et les dimensions pour vous aider à sélectionner la configuration qui respecte parfaitement la NF P01-012.
Le choix de l'épaisseur dépend principalement de deux facteurs : la hauteur du garde-corps et la surface du panneau de verre.
- Pour une hauteur ≤ 1,00 m et une surface ≤ 0,90 m², une épaisseur de 8,76 mm (verre 44/2) est suffisante.
- Pour une surface entre 0,90 m² et 1,10 m², ou une hauteur entre 1,00 m et 1,20 m, optez pour 10,76 mm (55/2).
- Au-delà de 1,10 m² de surface ou pour une hauteur de 1,20 m à 1,40 m, la référence standard devient le 12,76 mm (66/2).
- Pour des portées plus importantes, entre 1,40 m et 1,60 m de hauteur, le verre de 16,76 mm (88/2) est souvent requis.
- En ERP ou pour des situations exigeant une résistance exceptionnelle aux chocs (au-delà de 200 J), le verre 10.10/4 de 21,52 mm offre une sécurité maximale.
Il est important de noter que l'écartement entre les points de fixation (la portée) est parfois un critère plus déterminant que la simple surface. Par exemple, une terrasse étroite mais très longue pourra nécessiter un verre plus épais qu'un panneau large mais très court. Chaque projet est unique : nos experts le valident systématiquement selon les exigences de la norme, en s'appuyant sur les protocoles de test rigoureux détaillés ici : normes garde-corps verre. Cela garantit un vitrage parfaitement adapté à vos dimensions et à votre configuration.
Le verre feuilleté trempé est une obligation réglementaire car il est le seul à garantir la sécurité en cas de bris. En effet, s'il venait à se briser, le film PVB (ou les intercalaires en EVA ou SentryGlas) placé entre les deux feuilles de verre maintient les fragments en place, préservant l'intégrité de la paroi et protégeant les personnes. À l'inverse, un verre trempé simple, bien que très résistant, se désagrège en de petits granules non coupants s'il casse, mais il ne peut plus assurer la résistance structurelle requise pour un garde-corps en verre.
Ainsi, le verre feuilleté trempé combine le meilleur des deux mondes : la très haute résistance mécanique apportée par la trempe (elle rend le verre six à huit fois plus résistant qu'un verre standard) et la sécurité passive offerte par le feuilletage qui assure la cohésion de l'ensemble. Cette combinaison est la seule qui réponde pleinement aux exigences de la NF P01-012. Découvrez notre système MEX50, qui intègre ce type de verre avec des profilés aluminium et une fixation invisible, entièrement certifié et conforme à toutes les exigences de sécurité : norme garde-corps verre.
