Verre feuilleté pvb : sécurité optimale avec film intercalaire

Vous cherchez à comprendre les propriétés techniques et les avantages en matière de sécurité du verre feuilleté PVB ? Explorez ci-dessous le fonctionnement de ce vitrage feuilleté innovant, ses principales caractéristiques et les applications possibles dans vos projets architecturaux.

Qu'est-ce que le verre feuilleté PVB exactement

Le vitrage feuilleté est constitué de deux ou plusieurs plaques de verre solidement liées entre elles par un ou plusieurs films intercalaires en polyvinyl butyral. Ce film pvb, à la fois souple et adhésif, assure une cohésion permanente entre les couches de verre, formant un ensemble robuste et parfaitement transparent.

Composition et structure du vitrage feuilleté

Le verre feuilleté 66.4 associe deux plaques de verre float de 6 mm avec quatre films intercalaires en polyvinyl butyral, pour une épaisseur totale de 13,52 mm et un niveau de sécurité élevé.

• Composition standard : deux vitres de 6 mm avec des films intercalaires totalisant 1,52 mm de polyvinyl butyral
• Poids indicatif : environ 32,4 kg/m² pour la version 66.4, ce qui influence la pose et la manutention
• Transparence : surface parfaitement claire, sans démarcation visible, avec une transmission lumineuse de 70 % à 90 %

Le polyvinyl butyral, un matériau thermoplastique, est assemblé aux plaques de verre sous vide, chaleur et pression, créant une adhérence durable et étanche. Le panneau ainsi formé reste stable pendant plusieurs décennies sans perte de performance.

En cas de casse, le film intercalaire pvb retient les éclats, maintenant le vitrage feuilleté en un seul bloc et réduisant considérablement les risques de coupures ou de projections.

Processus de fabrication et traitement en autoclave

La fabrication commence par un nettoyage minutieux des plaques de verre, suivi de la mise en place de l’ intercalaire. L’ensemble est ensuite pré-pressé sous vide pour éliminer toute présence d’air entre les couches.

Le cycle en autoclave, réalisé à environ 120 °C et sous une pression de 10 bars, finalise la liaison entre le verre et le film pvb. Cette étape cruciale garantit la cohésion, l’étanchéité et la sécurité du vitrage feuilleté.

Notations standard et épaisseurs disponibles

Les références telles que 66.4, 88.4 ou 1010.4 indiquent l’épaisseur des plaques de verre suivie du nombre de films pvb. Par exemple, un feuilleté 44.2 est composé de deux vitres de 4 mm reliées par deux films intercalaires.

Les épaisseurs de verre couramment utilisées – 6+6 mm, 8+8 mm ou 10+10 mm – peuvent être combinées avec des films intercalaires variant de 0,38 mm à 1,52 mm, permettant d’ajuster le niveau de sécurité en fonction des besoins.

Propriétés de sécurité et résistance aux impacts

Le verre feuilleté se distingue par sa résistance exceptionnelle aux chocs, une propriété qu'il doit à la ductilité caractéristique du film pvb. Cette alliance technologique améliore la sécurité des vitrages de 30 à 50 % par rapport à un verre ordinaire. L'assemblage absorbe et diffuse progressivement l'énergie d'un impact, ce qui limite les contraintes exercées sur les couches de verre et préserve l'intégrité globale du panneau.

Comportement du vitrage lors d'un bris

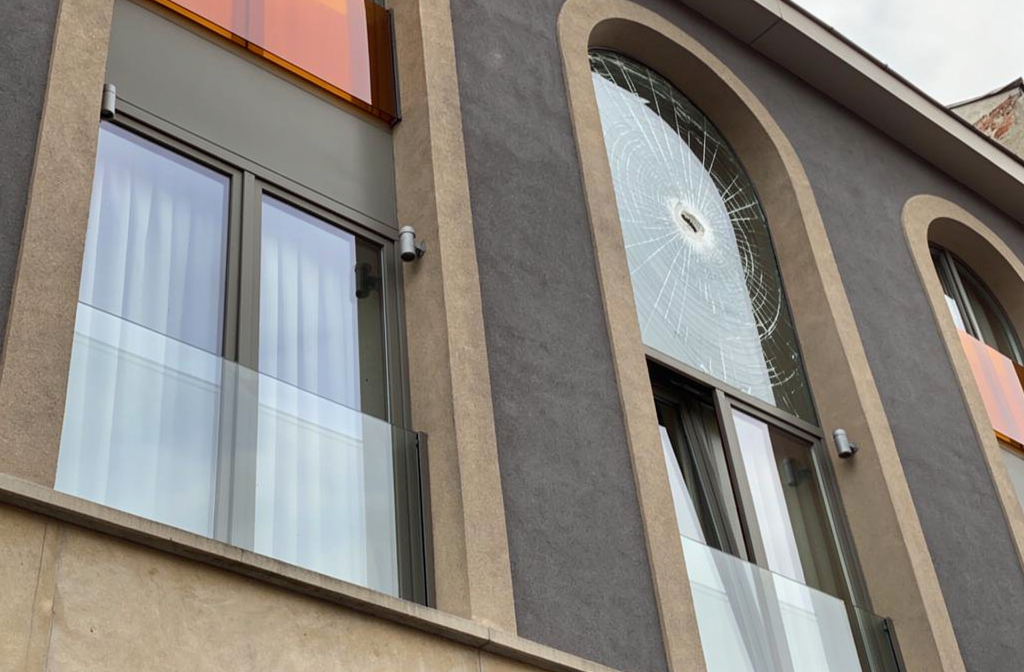

La sécurité offerte par le vitrage feuilleté est le résultat direct de son architecture multicouche. Contrairement au verre trempé, qui se brise en une multitude de petits cubes, le verre feuilleté pvb conserve sa cohésion même après rupture. Les éclats restent solidement fixés au film, formant ainsi une barrière physique efficace qui protège les occupants et dissuade toute tentative de vandalisme ou d'intrusion.

• Rétention des éclats : Le film pvb adhère puissamment au verre et maintient les fragments regroupés, ce qui élimine tout risque de projection dangereuse.
• Réduction des blessures : Jusqu'à 95 % de réduction du risque de coupures par rapport à un verre float standard, car aucun fragment ne se détache.
• Maintien de la cohésion : Le panneau de verre reste en un seul bloc, préservant ses propriétés d'isolation et de filtration même après un choc.

La résistance à la traction du polybutyral de vinyle atteint environ trente mégapascals, et il présente un allongement significatif avant rupture. Cette élasticité permet une absorption progressive de l'énergie de l'impact, conférant au produit un facteur de sécurité d'environ 2,5 pour les configurations standard.

Normes de sécurité et certifications européennes

Le vitrage feuilleté pvb est conforme aux référentiels européens les plus exigeants. La norme EN 12600, classe 1B1, valide sa résistance à la chute d'un corps de 50 kg d'une hauteur de 450 mm. Quant à la certification EN 356 P2A, elle atteste de sa tenue face à des objets légers projetés, garantissant ainsi une protection fiable contre le vandalisme.

• EN 12600 : Classement basé sur le comportement au choc. La classe 1B1 concerne le feuilleté standard, des classes supérieures existent pour des configurations renforcées.
• EN 356 P2A : Résistance aux jets d'objets sans fragmentation dangereuse, ce qui renforce son caractère résistant aux effractions.
• EN 14449 : Spécifications relatives aux vitrages feuilletés, garantissant la durabilité de l'adhésion entre le PVB et le verre.
• EN 12543 : Exigences supplémentaires pour la sécurité des vitrages, confirmant les performances en intérieur comme en extérieur.

Le polybutyral de vinyle, conçu spécifiquement pour la protection anti-effraction, offre des niveaux de sécurité très élevés. Certaines formulations peuvent même supporter des impacts successifs et offrir une légère résistance balistique contre des projectiles de calibre.22, ce qui améliore encore les propriétés de sécurité de ce type de verre.

Protection anti-effraction et applications sécurisées

Le verre feuilleté pvb retarde considérablement l'accès en cas d'effraction, gagnant un délai précieux pour le déclenchement d'une alarme et l'intervention des forces de l'ordre. Cette caractéristique le rend indispensable dans les banques, les musées et les vitrines commerciales où la sécurité est primordiale.

L'utilisation de films pvb plus épais, associée à plusieurs couches de verre, permet de créer un verre feuilleté hautement résistant aux effractions. Cet assemblage reste intact malgré des agressions répétées, maintenant ses qualités d'isolation, de transparence et de sécurité essentielles face à tout choc ou impact.

Produits recommandés

Verre Feuilleté 66.4 Clair – Sécurité & Transparence

À partir de 420,00 €

Portillon Verre-à-Verre pour Piscine – Haut de Gamme 66.4 Trempé Laminé

780,00 €

Performances complémentaires et usages recommandés

Au-delà de la sécurité mécanique qu'il garantit, le verre feuilleté apporte une isolation thermique, une isolation acoustique et un filtre solaire, améliorant ainsi significativement le confort des espaces, qu'ils soient intérieurs ou extérieurs. Ces atouts en font aujourd'hui le matériau de prédilection des architectes pour les constructions modernes.

Isolation acoustique et thermique du PVB

Le film pvb amortit efficacement les vibrations sonores : les performances d'isolation acoustique s'améliorent généralement de 5 à 15 dB selon l'épaisseur et le nombre de couches, avec des valeurs courantes situées entre 8 et 12 dB pour les assemblages les plus épais. Cette réduction tangible du bruit contribue à un meilleur confort auditif, notamment dans les environnements urbains denses.

• Amortissement vibratoire : le PVB absorbe les ondes sonores, créant une barrière phonique supplémentaire entre deux milieux.
• Gains en décibels : réduction mesurable de 5 à 15 dB, offrant une diminution notable du bruit perçu.
• Combinaison optimale : associé à un double vitrage ou à un verre Low-E, son pouvoir isolant est renforcé.

L'isolation thermique est également améliorée par la couche intermédiaire : les déperditions de chaleur diminuent de 10 à 15 % selon la composition du panneau. Combiné à un double vitrage, le système peut permettre des économies d'énergie allant jusqu'à 15 %, réduisant ainsi les coûts de chauffage et de climatisation.

Applications pour garde-corps et balustrades sur mesure

Les applications pratiques du verre feuilleté sont nombreuses : garde-corps en verre et balustrades d'escalier, rambarde de balcon, terrasses, cloisons de bureau, vitrines commerciales, façades de protection et même planchers translucides pour des espaces publics ou industriels.

• Garde-corps d’escalier : une configuration 6+6 mm est adaptée aux contraintes modérées, maintenue sur ses quatre bords par des profils en aluminium ou en acier.
• Balcons et terrasses : des épaisseurs de 8+8 mm ou 10+10 mm sont recommandées pour les zones très fréquentées et exposées aux intempéries.
• Planchers en verre : des dalles massives (10.10.4 ou plus), fixées sur une structure métallique, sont utilisées pour supporter des charges piétonnes ou industrielles.

La rambarde MC50+ propose une solution de garde-corps balcon en verre pour terrasses et escaliers extérieurs. Elle accepte un verre feuilleté de sécurité en 6+6 mm, 8+8 mm ou 10+10 mm, intègre un rail en aluminium anodisé pour une pose rapide, et dispose de dimensions maximales recommandées de 1 200 mm de largeur sur 1 100 mm de hauteur.

Le choix de l'assemblage dépend de plusieurs critères : la hauteur du garde-corps, les charges d'impact prévues, les risques de vandalisme ou d'effraction, les contraintes de la norme NF P 01-012, ainsi que l'environnement d'installation (intérieur, extérieur, humide ou exposé aux intempéries).

Installation et entretien du verre feuilleté

Le poids du panneau influence la conception structurelle : un feuilleté sur mesure 6.6.4 de 13,52 mm pèse environ 32,4 kg/m², nécessitant une ossature en acier ou en aluminium suffisamment dimensionnée pour éviter toute déformation sous charge.

L'entretien reste simple : un nettoyage régulier avec un chiffon doux et un détergent non abrasif suffit à préserver la transparence et l'éclat de la vitre. Le film PVB conserve ses propriétés dans la durée à condition que l'étanchéité des bords soit garantie et que la structure soit protégée des conditions climatiques extrêmes.
